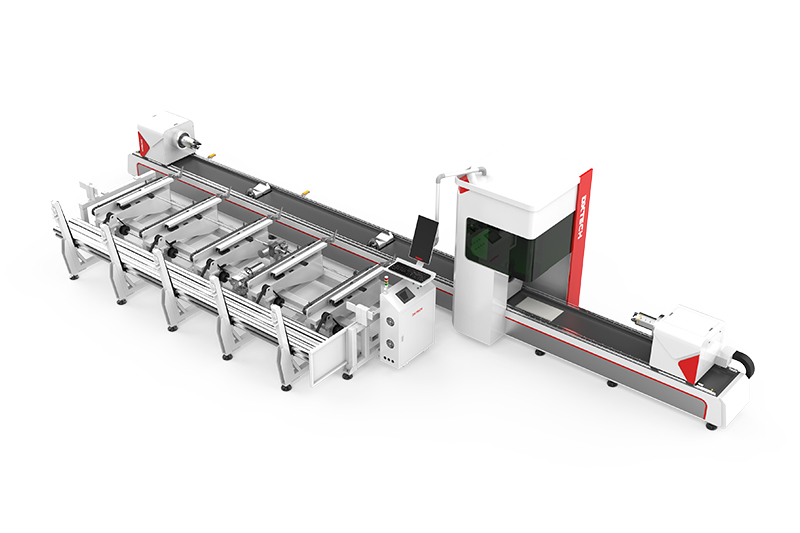

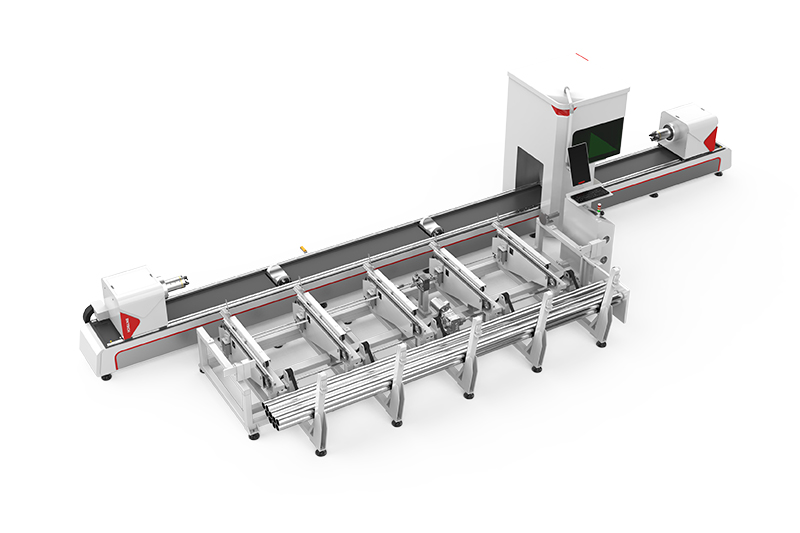

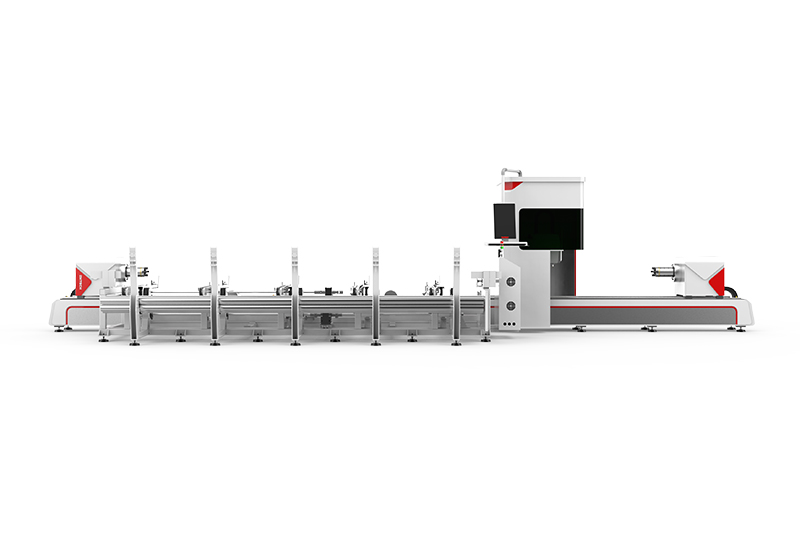

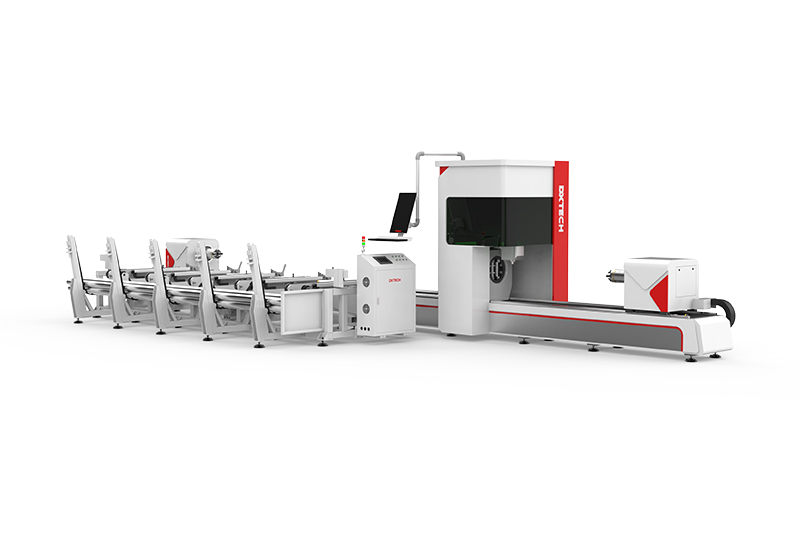

자동적인 먹이기를 가진 직업적인 3개의 물림쇠 금속 관 절단기

Price :

$47.000.00 /Set

Price Range :

$45,000.00 – $65,000.00

튜브 및 파이프의 대량 절단을 위해 특별히 설계되어 파이프 및 관형 금속을 절단할 때 일반 레이저 시스템보다 훨씬 더 높은 효율성을 제공합니다. 튜브 및 직사각형 튜브는 사람의 조작 없이 완전 자동 공급을 완료할 수 있습니다. 변형된 튜브는 인공 반자동 공급을 달성할 수 있습니다. 빠른 코너 응답은 절단 효율성을 크게 향상시킵니다. 공작물은 절단 후 다른 영역에서 자동으로 언로드될 수 있습니다.

기계 가격 정보 얻기

레이저 CNC 기계 비디오

금속 튜브 파이버 레이저 커팅 머신의 장점

1. 견고한 기계 구조
고품질 탄소강 용접 베드를 채택하여 더 안정적이고 내구성이 있습니다. 고강도 공작 기계는 구조 강성이 강하고 변형이 적고 진동이 적은 600 ℃ 응력 제거 어닐링 처리를 채택하여 절삭 정확도를 보장합니다.

2. 공압식 셀프 센터링 척
높은 클램핑 정확도, 빠른 속도, 셀프 센터링 기어 연결 및 120kg의 강력한 파이프 적재 능력의 장점이 있습니다.

3. 자동 공급 및 자동 업로드
빠르고 고품질 절단, 더 나은 품질 및 신뢰할 수 있는, 모든 측면에서 더 높은 정확도, 최고의 애프터 서비스.

4. 자동 초점
인간의 간섭 없이 초점 속도는 10m/min에 도달할 수 있으며 반복성은 약 50미크론입니다.

완전 자동 이중 공압 척

1) 원 클릭 척 열기 및 자동 센터링으로 로딩 및 언 로딩 대기 시간이 줄어 듭니다.

2) 공압식 오픈 클램프: 크고 일정한 클램핑 력으로 무거운 파이프가 느슨하거나 미끄러지지 않아 절단 정확도를 보장합니다.

3) 특수 지지 프레임은 파이프의 처짐 변형을 방지하고 절단 정확도를 향상시키며 척의 수명을 연장할 수 있습니다.

TubePro 튜브 절단 소프트웨어

튜브 절단 시스템

절단 정확도를 보장하기 위해 금속 파이프의 자동 센터링 및 편심 보정을 실현할 수 있는 전문 튜브 절단 시스템입니다.

일반적인 가장자리 절단:

잔여 자재를 줄이고 생산 비용을 절감할 수 있습니다.

코너 절단 공정:

모서리가 타지 않고 단면 품질이 좋습니다.

지능형 포커싱 레이저 헤드

냉각:

시준 렌즈와 포커싱 렌즈 그룹은 모두 냉각 액세서리입니다. 게다가 냉각 기류 노즐이 추가되어 노즐과 세라믹을 효과적으로 보호하고 작업 시간을 연장합니다.

쫓는 조리개:

35mm 조리개를 통해 미광의 간섭을 효과적으로 줄입니다.

자동 초점:

인간의 간섭 없이 초점 속도는 10m/min에 도달할 수 있으며 반복성은 약 50미크론입니다.

기술적인 매개변수

Model	TM6220/TM9220	TM6240/TM9240	TM6300/TM9300	TM6360/TM9360
Max. tube length	6.5/9.2m	6.5/9.2m	6.5/9.2m	6.5/9.2m
Tube shape	Round/square/rectangular	Round/square/rectangular	Round/square/rectangular	Round/square/rectangular
Max. tube weight	100kg 16kg/m	200kg 30kg/m	200kg 30kg/m	500kg 83kg/m
Positioning accuracy	±0.03mm	±0.03mm	±0.03mm	±0.03mm
Repositioning accuracy	±0.02mm	±0.02mm	±0.02mm	±0.02mm
Chuck	Three pneumatic chucks	Three pneumatic chucks	Three pneumatic chucks	Three pneumatic chucks
Max. chuck rotating speed	130r/min	130r/min	130r/min	130r/min
Laser power	1kW – 4kW	1kW – 4kW	1kW – 4kW	1kW – 4kW
Laser	Multiple options	Multiple options	Multiple options	Multiple options
Clamping range	Φ20-Φ220mm □20 – □150mm	Φ20-Φ240mm □20 – □150mm	Φ20-Φ240mm □20 – □150mm	Φ20-Φ360mm □20 – □150mm

애플리케이션

금속 튜브 레이저 절단기는 원형, 정사각형, 직사각형 및 타원형의 다양한 금속 튜브 및 파이프 절단에 전념합니다. 또한 L자형, H자형, U자형 철근을 절단하고 이러한 튜브와 파이프에서 복잡한 패턴을 절단할 수도 있습니다. 금속 튜브 레이저 절단기는 장식, 가구, 자동차 부품, 건축, 미술품 및 기타 산업 분야에서 널리 사용됩니다.
